PSA nitrogengeneratorer i kemisk eksplosionssikre zoner: Et nyt benchmark

Hvorfor beskyttelse mod inert gas er blevet uomsættelig i kemiske faciliteter

Kemiske procesmiljøer er i sagens natur flygtige. Tilstedeværelsen af ​​brændbare opløsningsmidler, reaktive mellemprodukter og brændbart støv betyder, at selv en kortvarig iltindtrængning i en forseglet beholder, rørledning eller lagertank kan udløse katastrofale konsekvenser. Traditionelle metoder til brandbekæmpelse og eksplosionsforebyggelse - ventilationsstyringer, jordingssystemer, gnistsikkert udstyr - adresserer antændelseskilder, men de eliminerer ikke selve oxidationsmidlet.

Inertgastæppe løser problemet ved roden. Ved at fortrænge oxygen med et inert medium - typisk nitrogen - under den tærskel, der kræves for at opretholde forbrænding (generelt under 8 % O2 efter volumen for de fleste kulbrintemiljøer) kan faciliteter gøre eksplosive atmosfærer kemisk inaktive uanset antændelsesrisikoen. Denne tilgang er i stigende grad kodificeret i internationale standarder som ATEX, IECEx og NFPA 69, som nu eksplicit anerkender kontinuerlig inertering som en primær eksplosionsforebyggelsesmetode snarere end en supplerende foranstaltning.

Udviklingen fra periodiske nitrogencylindreleverancer til on-site kontinuerlig generering markerer et strukturelt skift i, hvordan kemiske fabrikker griber denne udfordring an - og PSA-nitrogengeneratorer sidder i centrum af denne overgang.

Hvordan PSA-teknologi leverer kontinuerligt nitrogen med høj renhed efter behov

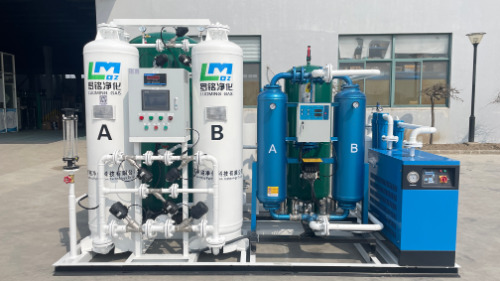

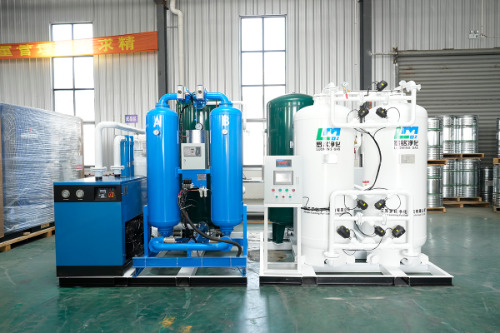

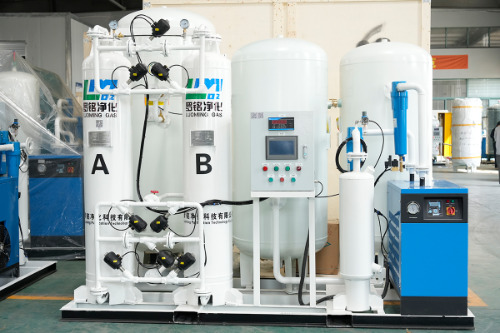

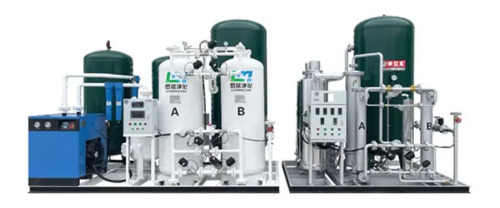

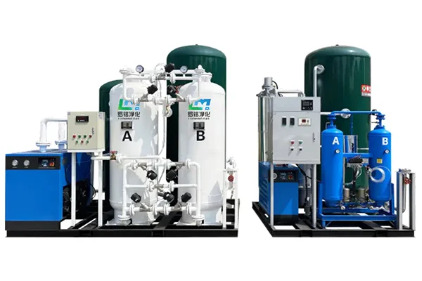

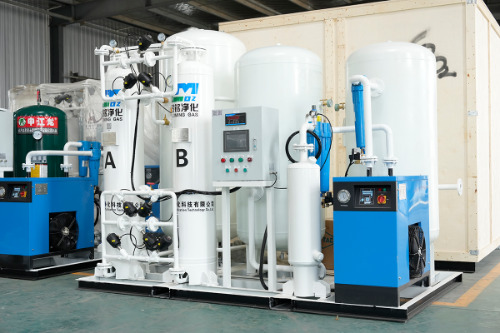

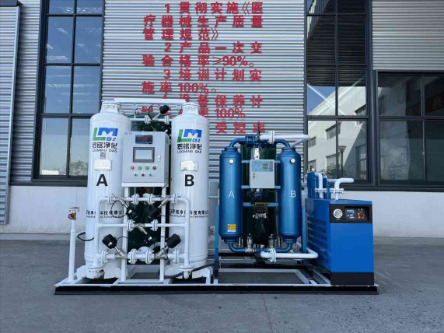

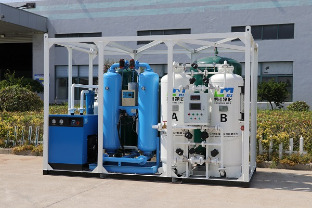

Pressure Swing Adsorption (PSA) er en gasseparationsproces, der udnytter den differentielle adsorptionsaffinitet af materialer - oftest kulstofmolekylsigte (CMS) - for oxygen- og nitrogenmolekyler under varierende trykforhold. I et typisk dual-tower PSA-system:

1. Trykluft kommer ind i tårn A under forhøjet tryk; oxygen, kuldioxid og vanddamp adsorberes selektivt af CMS-lejet.
2. Højrent nitrogen passerer igennem og opsamles i en buffertank til levering til processen.
3. Mens Tårn A producerer, gennemgår Tårn B regenerering ved næsten atmosfærisk tryk, frigiver adsorberede gasser og genopretter adsorptionskapaciteten.
4. Tårnene cykler kontinuerligt - typisk hvert 60.-120. sekund - og sikrer en uafbrudt nitrogenstrøm.

Moderne PSA-systemer designet til kemisk eksplosionssikre zoner er konstrueret til at levere nitrogenrenhed lige fra 99,0 % til 99,999 % , med strømningshastigheder, der kan skaleres fra nogle få Nm³/h for små reaktorer til tusindvis af Nm³/h for rensnings- og afdækningssystemer i raffinaderiskala. Det afgørende er, at renhedsniveauet kan justeres i realtid - hvilket giver operatørerne mulighed for at skrue ned til 99,5 % for generelle udrensningsapplikationer eller øge til 99,99 % for oxygenfølsom katalysatorbeskyttelse uden at stoppe produktionen.

Anvendelsespraksis: Installation af PSA-nitrogengeneratorer i zone 1 og zone 2 klassificerede områder

Integrering af en PSA nitrogengenerator ind i et farligt område klassificeret som ATEX Zone 1 eller Zone 2 (eller NEC Class I, Division 1/2 i nordamerikanske rammer) involverer mere end at vælge en teknisk egnet maskine. Implementeringen skal samtidig opfylde både de procestekniske krav og områdeklassificeringsbegrænsningerne.

Udstyrsplaceringsstrategi

I de fleste installationer, selve PSA-generatoren er placeret uden for den farlige zone — i et sikkert område eller inden for en trykafskærmning — hvor kun nitrogentilførselsrørene kommer ind i det klassificerede område. Dette arrangement eliminerer behovet for at certificere hele generatoren til eksplosionssikker service, hvilket reducerer kapitalomkostninger og forenkler adgangen til vedligeholdelse. Hvor begrænsninger på stedet gør fjernplacering upraktisk, bruges Ex-klassificerede kabinetter (Ex d, Ex p eller Ex e afhængigt af komponentkategorien) til at beskytte elektriske komponenter såsom kontrolpaneler, magnetventiler og sensorer.

Kontinuerlig iltovervågning som en sikkerhedslås

En PSA-nitrogengenerator, der opererer i eller nær en kemisk eksplosionssikker zone, skal integreres med en iltanalysator i realtid - både ved generatorens udløb og ved kritiske leveringspunkter i processen. Hvis udløbets renhed falder til under sætpunktet (f.eks. på grund af CMS-nedbrydning, kompressorfejl eller unormal behovsstigning), omdirigerer en automatisk omledningsventil off-spec nitrogen til udluftning i stedet for at lade det trænge ind i den beskyttede zone. Denne iltrenhedslås er en obligatorisk funktion i enhver arkitektur med sikkerhedsinstrumenterede systemer (SIS) i overensstemmelse med IEC 61511.

Efterspørgselsresponsiv flowkontrol

Kemiske processer er sjældent steady-state. Batch-reaktorer læsser og losser; lagertanke ånder med temperatur- og produktniveauændringer; rensesekvenser forbruger store mængder i korte bursts. PSA-systemer designet til disse miljøer inkorporerer frekvensomformere (VFD'er) på luftkompressoren, kombineret med buffertankstørrelse beregnet til at absorbere spidsbelastning uden renhedsudsving. Resultatet er et system, der reagerer dynamisk på procesefterspørgsel og samtidig opretholder en konstant positivt tryk nitrogen tæppe — et grundlæggende krav for at forhindre luftindtrængning under trykaflastningshændelser.

Operationel økonomi: Hvorfor On-Site PSA Generation omdefinerer omkostningerne ved sikkerhed

Historisk set hentede kemiske faciliteter nitrogen fra bulkvæskeleverancer eller højtrykscylindermanifolder - en model, der introducerer både forsyningskæderisiko og betydelige livscyklusomkostninger. Et anlæg, der kontinuerligt forbruger 500 Nm³/h kvælstof, vil over en femårig periode bruge væsentligt mere på leveret gas end på kapital- og driftsomkostningerne for et tilsvarende PSA-system. Uafhængige livscyklusanalyser viser konsekvent tilbagebetalingsperioder på 18-36 måneder for mellemstore til store kemiske anlæg, der skifter fra leveret nitrogen til on-site PSA-generering, med løbende besparelser på 40-70 % på kvælstofomkostningerne derefter.

Ud over de direkte omkostninger eliminerer generering på stedet de sikkerheds- og logistikrisici, der er forbundet med lagring af flydende nitrogen i bulk - herunder kryogene forbrændingsfarer, trykaflastningshændelser og leveringsplanafhængigheder, der kan tvinge produktionsnedlukninger. Til eksplosionssikre zoneapplikationer, hvor nitrogentilgængelighed er en sikkerhedskritisk nytte snarere end et valgfrit procesinput, er denne forsyningsmodstandsdygtighed uden tvivl mere værdifuld end omkostningsbesparelserne alene.

Moderne PSA-enheder har også fjernovervågningsfunktioner - overførsel af renheds-, flow-, tryk- og udstyrssundhedsdata til fabrikkens DCS- eller SCADA-systemer - hvilket muliggør forudsigelig vedligeholdelse og reducerer uplanlagt nedetid. CMS sengelevetid, typisk 5-10 år under korrekte driftsforhold, kan udvides yderligere gennem indsugningsluftfiltrering og fugtkontrol, hvilket gør PSA nitrogengeneratorer til blandt de laveste vedligeholdelsesværker i et kemisk anlægs aktivportefølje.

Sætter det nye benchmark: Sådan ser den bedste PSA-nitrogenbeskyttelse ud

Konvergensen af strammere regulatoriske standarder, stigende forsikringskrav til eksplosionssikre kemiske faciliteter og den demonstrerede pålidelighed af moderne PSA-teknologi har effektivt etableret en ny baseline for beskyttelse af inert gas. Faciliteter, der stadig er afhængige af periodiske nitrogenudskylninger, manuelle cylinderudskiftninger eller underdimensionerede tæppesystemer, er i stigende grad ude af overensstemmelse - ikke kun med eksterne standarder, men med de interne risikotolerancerammer for forsikringsselskaber og virksomhedens EHS-funktioner.

Det, der i dag kendetegner et PSA-nitrogenbeskyttelsessystem, der er bedst i klassen til kemiske eksplosionssikre zoner, omfatter:

• Kontinuerlig, uafbrudt kvælstoftilførsel med nul afhængighed af ekstern logistik
• Automatisk renhedsverifikation og omdirigering sammenkoblet med SIS
• ATEX/IECEx-klassificerede elektriske komponenter for alt udstyr inden for klassificerede zoner
• Efterspørgselsfølsom flowstyring at håndtere batch- og forbigående procesforhold
• Fuld integration med anlæg DCS/SCADA til fjernovervågning, alarmering og revisionsspor
• Dokumenteret overholdelse med NFPA 69, EN 1825 eller gældende regionale eksplosionsforebyggende standarder

Efterhånden som kemiske faciliteter står over for et stigende pres for at demonstrere proaktiv styring af eksplosionsrisiko - fra regulerende organer, forsikringsselskaber og i stigende grad fra downstream-kunder, der udfører forsyningskædeaudits - er PSA-nitrogengeneratorer flyttet fra et omkostningsoptimeringsværktøj til et kerneelement i processikkerhedsinfrastrukturen. Benchmark har ændret sig: kontinuerlig on-site beskyttelse af inert gas er ikke længere premium-muligheden. Det er den forventede standard.
